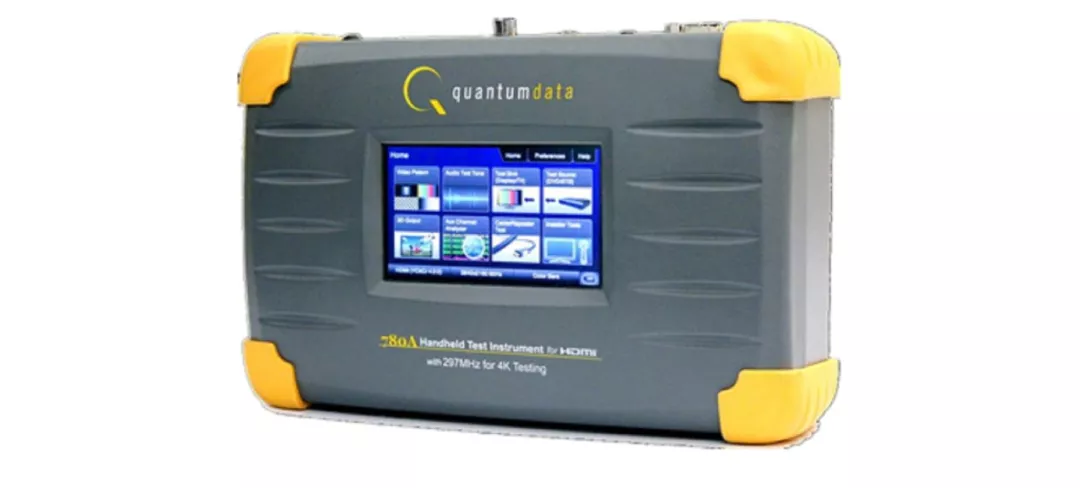

Teledyne LeCroy’s quantumdata 780AH 手持式测试仪器是一款可电池充电的,数字视频信号源分析仪, 在客户端或研发实验室测试数字视频设备和网络分布设备。HDMI端口最大支持225MHz 像素带宽。780AH的HDMI输入/输出端口支持测试HDMI视频的源端,显示设备,音频设备和分布式设备。780AH也提供了VGA输出端口,用于测试RGB和分量视频信号。
产品功能特点
—HDMI输入/输出端口,测试源端/显示设备,线材和分布式网络。
—测试超高清视频产品,支持4K 分辨率,最大带宽300MHz。
—提供可编辑的视频图像和格式库。
—协议测试:包括数字视频的源端和显示设备,以及HDCP2.2认证测试。
—辅助通道分析功能(ACA),可实时监控EDID交 换,SCDC,HDCP(包括HDCP2.2)传输,CEC信息。
—在源端和终端设备之间的Passive协议功能是通过额外增加HDMI端口的硬件来支持的,并且是可选择的。
—可提供HTML格式的测试报告。
问题诊断和检测
780AH型号在触摸屏底部提供了一个状态栏。状态栏提供了仪器发给显示设备的基本信息。仪器能对独立的源端,显示设备,中继器,分布式设备以及线缆进行视频,音频和协议测试。协议测试包括EDID, HDCP认证,信息帧和分辨率数据。用户可以把780AH放在视频分布网络的任意一点,模拟显示设备(终端设备)测试上游的源端设备,或者模拟源端设备测试下游的设备。测试结果可以生成测试报告。
使用简单
780AH配置的彩色触摸屏使用简单。通过点击触摸屏按键可进行常规和诊断测试。用户也能快速的设置输出端口。另外还可以通过USB或者RS-232端口用指令操作,实现自动化测试。
